鏈輪_鏈輪規格型號

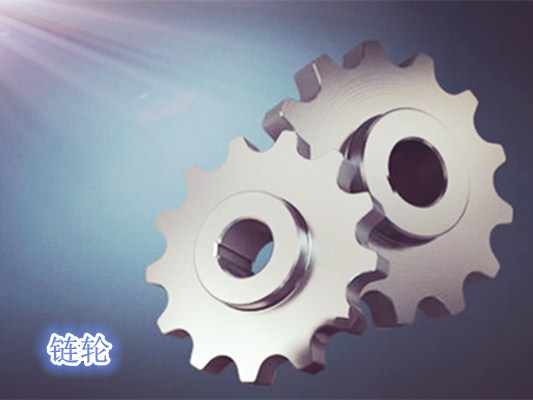

鏈輪是一種帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙合?，F(xiàn)在鏈輪被廣泛應用于化工、紡織機械、自動扶梯、木材加工、立體停車庫、農業機械、食品加工、儀表儀器、石油等行業的機械傳動等。
公司加工生產各類標準鏈輪產品，支持非標定做
1、產品系列
05B/06B/08A/08B/10A/12A/16A/20A/24A/28A/32A/40A/48A單排、雙排、三排

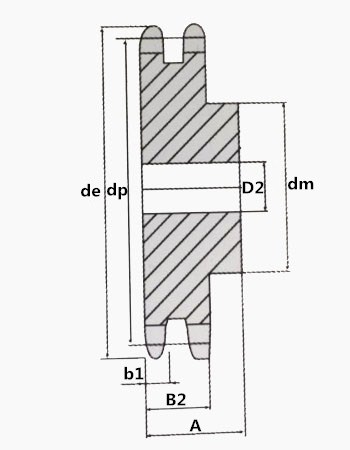

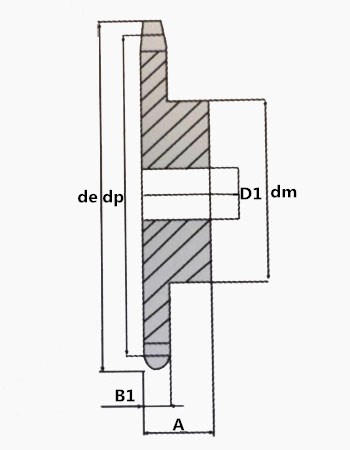

2、鏈輪型號參數表
|
型號 |
節距 |
滾子直徑 |
元弧半徑 |
倒角寬度 |
齒寬-單排 |
齒寬-多排 |
|
P |
d-φ |
r3 |
C |
B1 |
b1 |
|
mm |
mm |
mm |
mm |
mm |
mm |
|
05B |
8 |
5 |
5 |
0.8 |
2.8 |
2.7 |
|
06B |
9.525 |
6.35 |
10 |
1 |
5.3 |
5.2 |
|
08A |
12.70 |
7.95 |
13.5 |
1.6 |
7.2 |
7 |
|
08B |
12.70 |
8.51 |
13 |
1.3 |
7.2 |
7 |
|
10A |
15.875 |
10.16 |
17 |
2 |
8.7 |
8.4 |
|
12A |
19.05 |
11.91 |
20 |
2.4 |
11.6 |
11.3 |
|
16A |
25.40 |
15.88 |
26 |
3.2 |
14.6 |
14.1 |
|
20A |
31.75 |
19.05 |
33.5 |
4 |
17.6 |
17.1 |
|
24A |
38.10 |
22.23 |
40.5 |
4.8 |
23.5 |
22.9 |
|
28A |
44.45 |
25.40 |
47.50 |
5.80 |
23.50 |
22.90 |
|
32A |
50.80 |
28.58 |
54 |
7 |
29.30 |
28.60 |
|
40A |
63.50 |
39.68 |
66 |
9 |
35.28 |
34.50 |
|
48A |
76.20 |
47.63 |
78 |
11 |
44.15 |
43.30 |
注：鏈輪齒部參數為理論數據，實際數據會有差別。
