200HSP-3_SP重載鏈條200HSP-3規格參數
單排、雙排、三排鏈條
SP系列高強度重載鏈條通過對結構尺寸、零件材料和熱處理加工的整體優化設計，其抗拉強度比A系列標準鏈條增加約28%以上，具備優良的疲勞強度和抗沖擊性能。
|

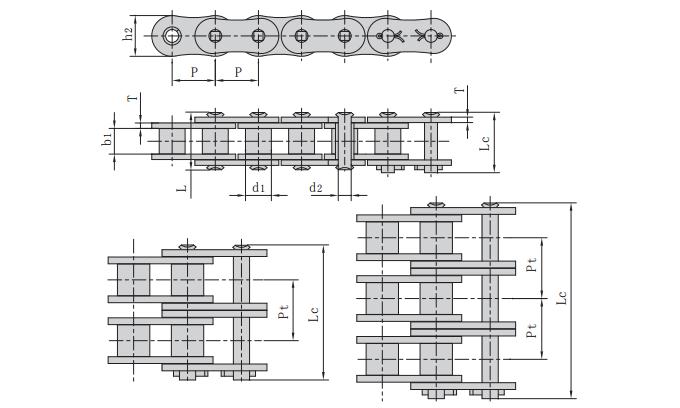

鏈號 |
節距 |
滾子直徑 |
內節內寬 |
銷軸直徑 |
銷軸長度 |
內鏈板高度 |
鏈板厚度 |
排距 |
抗拉強度 |
平均抗拉強度 |
每米長重 |
|
P |
d?
max |
b?
min |
d?
max |
L
max |
Lc
max |
h?
max |
T
max |
Pt |
Q
min |
Qo |
q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/Ibf |
kN |
kg/m |
|
200HSP-3 |
63.50 |
39.68 |
37.85 |
19.85 |
243.2 |
250.1 |
60.3 |
9.5 |
78.31 |
1627.3/366073 |
1790.0 |
57.29 |
